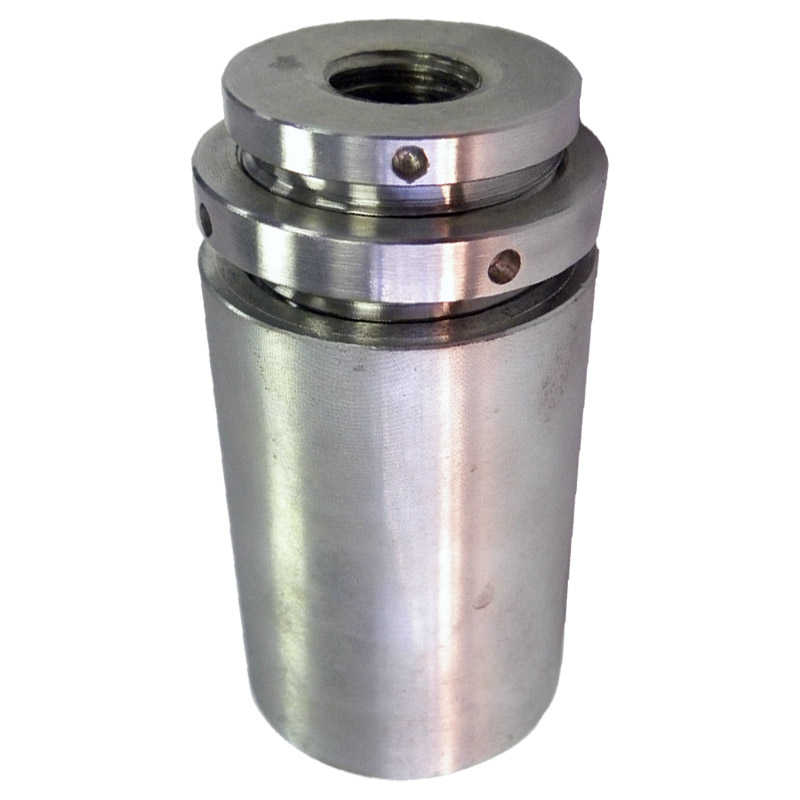

駁接爪轉接件

產品名稱:駁接爪轉接件

產品型號：Z02

使用材料：不銹鋼

產品處理: 表面鍍鋅

產品規格：￠46*70 (具體的規格和駁接爪型號相匹配)

所屬分類：轉接件

產品主要用于建筑，交通，五金，建筑工地等玻璃幕墻安裝領域,籠式共軸系統、安裝接桿、支撐底座和結構導軌等都要用到轉接件。

不銹鋼駁接爪玻璃幕墻由駁接頭、駁接爪、轉接件等組件組成.,駁接爪轉接件是玻璃幕墻配件其中一種

主要的點式玻璃幕墻配件,包括欄桿扶手、肋駁接件、轉接件、駁接爪、駁接頭,懸桿和拉索索具等,駁接爪轉接件主要作為支承駁接爪件,并傳遞荷載作用到固定的支撐結構體系上,是連接玻璃幕墻的一個重要配件.

轉接件的外螺套上有一緊定螺釘，內螺套上有一道緊定槽，當內螺套調整好距離后，將緊定螺釘頂在緊定槽內。此種設計適用于轉接件受到左右不均衡賀載的工程節點，可有效防止轉接件受力轉動.購買時要注意轉接件結構的承載力，安裝時要考量：埋件的拉拔實驗看能否滿足結構對幕墻的強力需要，否則要加固結構。轉接件在很多機械過程中得到了廣泛的應用，它雖然體積不大，但是起到的作用卻是不小的，幾乎在每個機械設備中都需要用到它。

駁接爪轉接件的技術要點：

1.  過索式駁接爪轉接件壓索螺栓擰緊力矩計算

T=1.3fd/n

式中T－單個螺栓擰緊力矩(M*mm)。

f－配件在工程節點中需承受的摩擦力(N)。

d－壓索螺栓公稱直徑。

n－壓索螺栓數目。

2.  緊定防轉設計

駁接爪轉接件的外螺套上有一緊定螺釘，內螺套上有一道緊定槽(圖1)，當內螺套調整好距離后，將緊定螺釘頂在緊定槽內。此種設計適用于轉接件受到左右不均衡賀載的工程節點(圖2)，可有效防止轉接件受力轉動。
