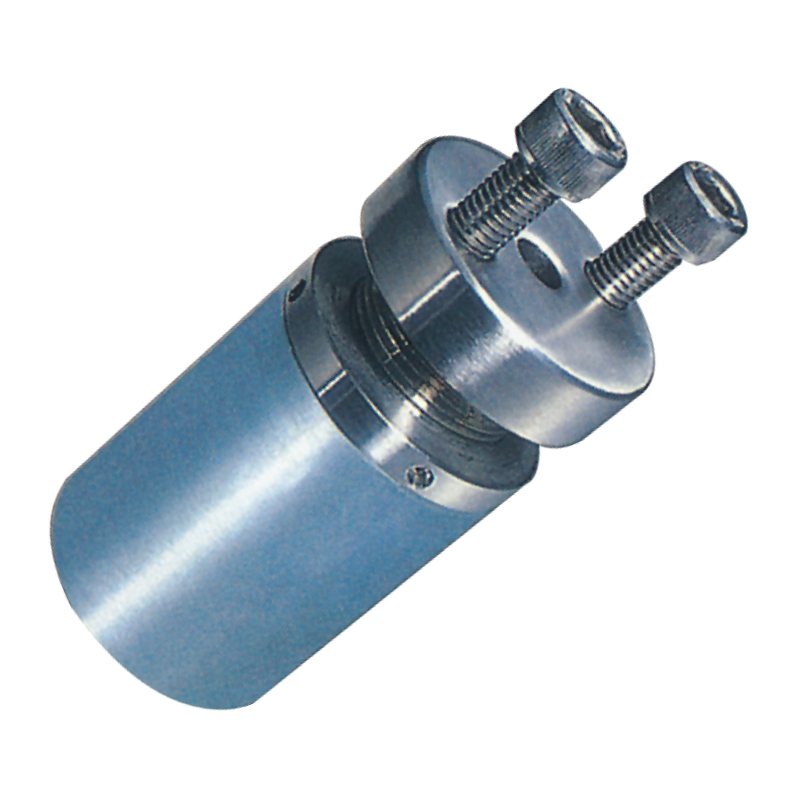

不銹鋼轉接件,Z05

型號: Z05

品牌: 深洲

規格: ￠46*100

分類: 轉接件

面飾: 渡鋅

材質: 材質Q235

產地: 廣東省深圳市

功能特性: 金屬與玻璃結合的現代建筑形式,最大限度的節省室內空間,通透性強

用途:主要用于玻璃幕墻的安裝,玻璃幕墻能夠和鋼結構結合在一起,產品主要用于建筑，交通，五金，建筑工地等玻璃幕墻安裝領域,籠式共軸系統、安裝接桿、支撐底座和結構導軌等都要用到轉接件。

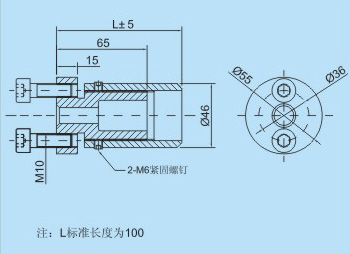

Z05不銹鋼轉接件規格參數:底部直徑=46mm,主體長度L=100mm,頭部外直徑=55mm,內直徑=36mm,相關參數如下圖

不銹鋼轉接件Z05尺寸參數

不銹鋼轉接件的外螺套上有一緊定螺釘，內螺套上有一道緊定槽，當內螺套調整好距離后，將緊定螺釘頂在緊定槽內。此種設計適用于轉接件受到左右不均衡賀載的工程節點，可有效防止轉接件受力轉動。

不銹鋼轉接件安裝注意事項:

1 檢查不銹鋼轉接件連接套筒是否與被連接鋼結構駁接爪規格相互匹配,不匹配的轉接件請及時和我公司溝通；檢查不銹鋼轉接件頭螺紋和連接套筒內螺紋是否干凈、完好無損；檢查不銹鋼轉接件頭有效螺紋長度是否符合產品設計的要求。

2.將連接套筒旋入帶有加長螺紋的不銹鋼轉接件頭一端穿過駁接爪，旋至螺尾處。

3.將另一根帶有標準絲頭的被連接鋼筋端面頂緊帶連接套筒及被連接鋼筋的端面。

4.反向旋轉連接套筒，使連接套筒旋入另一根鋼筋的標準鋼筋絲頭，并將連接套筒旋至標準鋼筋絲頭螺尾處。

5.按照鋼筋規格將力矩扳手調整至額定值，并用力矩扳手卡緊套筒兩端的鋼筋，旋緊到達力矩扳手額定值。

6.轉接件的外螺套上有一緊定螺釘，內螺套上有一道緊定槽，當內螺套調整好距離后，將緊定螺釘頂在緊定槽內。此種設計適用于轉接件受到左右不均衡賀載的工程節點，可有效防止轉接件受力轉動。

不銹鋼轉接件Z02的工程案例

不銹鋼轉接件是玻璃幕墻配件中的一種,通常和駁接爪件,駁接頭共同組合使用.深洲建筑五金有限公司生產的"深洲"牌玻璃幕墻配件是中國幕墻配件十大知名品牌,在行業內有著良好的口碑,專注于各種幕墻轉接件生產研發,提供各種轉接件規格,13年玻璃幕墻配件生產經驗,為客戶提供優質的玻璃幕墻配件和設計方案,對安裝全程進行技術咨詢服務.具有不生銹,耐腐蝕,而且耐用的特點,金屬與玻璃結合的現代建筑形式現代感，時尚感強烈.幕墻轉接件生產材料全部采用Q235材料,其中的化學元素成分嚴格按照國家的標準.我們的生產的駁接爪和玻璃幕墻配件產品,會提供相應的權威產品質量鑒定證書,歡迎您來電咨詢!
